當前位置：GYQ-200/200A型大通孔巖芯鉆機(1-250米）
發布時間：2023-03-20 17:22 瀏覽次數：2067次
產品介紹（Introduction）:
GYQ-200和GYQ-200A型兩種鉆機都適用于工業和民用建筑以及公路、鐵路、橋基、壩址、水利、水井、探礦等工程地質勘察工作，淺層石油和天然氣開采，礦山坑道通風、排水，以及大口徑的基樁孔施工等，固體礦床的普查勘探，爆破孔用各種混凝土結構的檢查孔等，根據地層的不同，可選用復合片、金剛石、硬質合金、螺旋等鉆頭進行鉆孔。具有結構緊湊，重量輕，體積小，可拆性好等優點，是適應新型市場需求不可多得的理想設備之一。
主要特點（Features）:
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖，低速扭矩大，使用范圍廣，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
2、鉆機輸入功率大，輸出扭矩大，鉆進能力強,能適用于鉆機取樣及樁基施工。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。
4、回轉器卡盤采用手動球卡式卡盤和自動定心液壓卡盤兩種形式供用戶選擇。
1、選擇了較合理的轉速范圍，轉速級數有八級，集中變速，相互自鎖，低速扭矩大，使用范圍廣，既適用于工程地質勘察，又適用于金剛石巖芯鉆探。
2、鉆機輸入功率大，輸出扭矩大，鉆進能力強,能適用于鉆機取樣及樁基施工。
3、鉆機具有兩檔反轉速度，便于安全地處理故障。
4、回轉器卡盤采用手動球卡式卡盤和自動定心液壓卡盤兩種形式供用戶選擇。

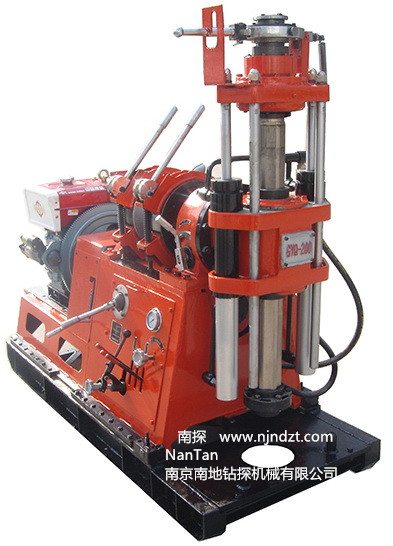

GYQ-200型為手動球卡式，夾緊可靠，不傷主動鉆桿，可實行不停機倒桿。GYQ-200A型為液壓卡盤式，可以夾六方主動鉆桿或園鉆桿。
5、油壓給進，操作簡便，鉆進效率高，勞動強度低。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理。操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、立軸通孔大，配套主動鉆桿為53*Φ59mm，可實現不停車倒桿，效率高，安全可靠。
9、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很大方便。
6、配有足夠儀表，有利于掌握孔內情況，操縱手柄較少，布局較合理。操縱靈活可靠。
7、采用了雙片常閉磨擦式離合器，開閉靈活，操作使用與調整方便。
8、立軸通孔大，配套主動鉆桿為53*Φ59mm，可實現不停車倒桿，效率高，安全可靠。
9、裝有前后移動油缸，回轉器向后移動465mm,對起下鉆具帶來了很大方便。
10、結構緊湊，體積小，重量輕，拆卸方便，便于解體及搬運，能適用于丘陵或山區的鉆探工作。
主要技術參數（Technical Specifications）:
|
基本參數
|
鉆進深度：250m；鉆桿直徑：Φ42mm，Φ50mm，Φ,60mm；鉆孔直傾角：0～360°
鉆機外形尺寸：GYQ-200：1860×780×1460mm；GYQ-200A:1860*780*1480mm
鉆機重量(不包括動力)：GYQ-200:800kg;GYQ-200A:900kg
|
|
|
回轉器
|
主動鉆桿：六方帶槽53*Φ59*4500mm,主機桿夾持方式：手動球卡式、液壓卡盤式
立軸轉速配Y160L-15-4電動機，功率15kw，轉速1460r/min
正轉低速：55；96；152；210r/min；正轉高速：262；455；718；990r/min
反轉速度：43；205r/min
立軸轉速配2100柴油機，功率17.6kw，轉速1800r/min
正轉低速：68；118；187；259r/min；正轉高速：323；561；885；1220r/min
反轉速度：53；253r/min
立軸行程：500mm;立軸最大扭矩：2500N·m;立軸最大起拔力：49KN；立軸最大加壓力36KN
|
|
|
卷揚機
|
最大起重能力(低速單繩)：25kN;卷筒轉速：34；59；94；129r/min
鋼絲繩提升速度(單繩單層)：0.38；0.66；1.05；1.44m/s
鋼絲繩規格：Φ12.5mm，卷筒容繩量：30m
|
|
|
移動裝置
|
移動油缸行程：465mm，鉆機離開孔口距離：330mm
|
|
|
動力配置
|
Y160L-15-4電動機
|
功率15Kw,轉速1460r/min
|
|
2100柴油機
|
功率17.6KW,轉速1800r/min
|
|
|
1115柴油機
|
功率16.2KW,轉速2200r/min
|
|
|
油泵規格
|
CB-FC16-FL型，轉速：500-2500r/min,排量：16ml/r
|
|

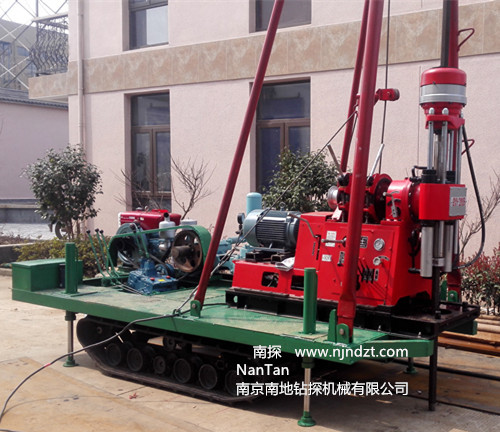

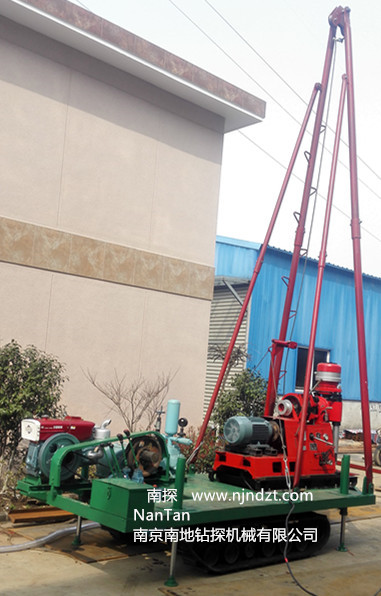

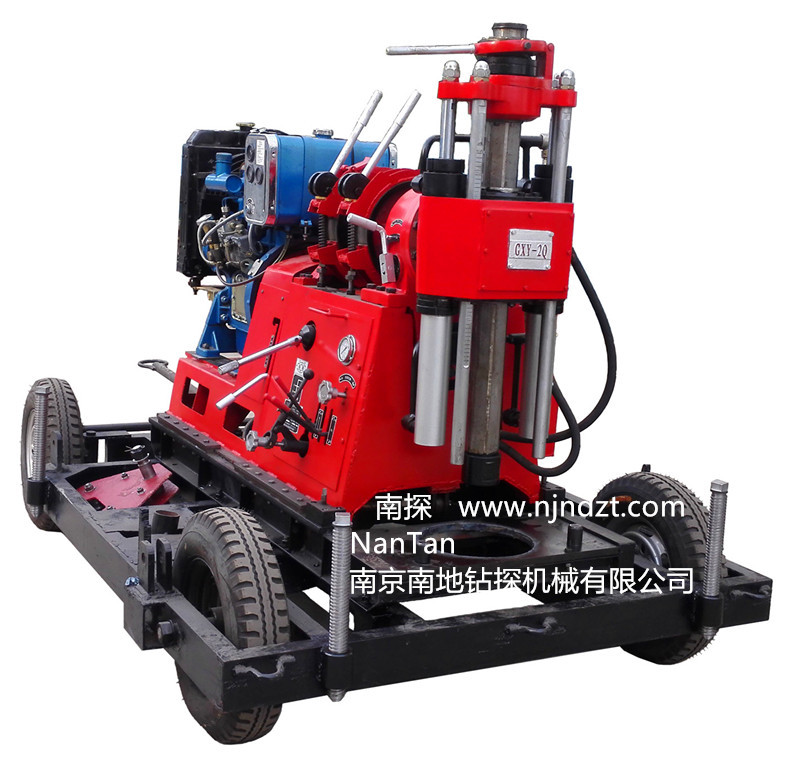

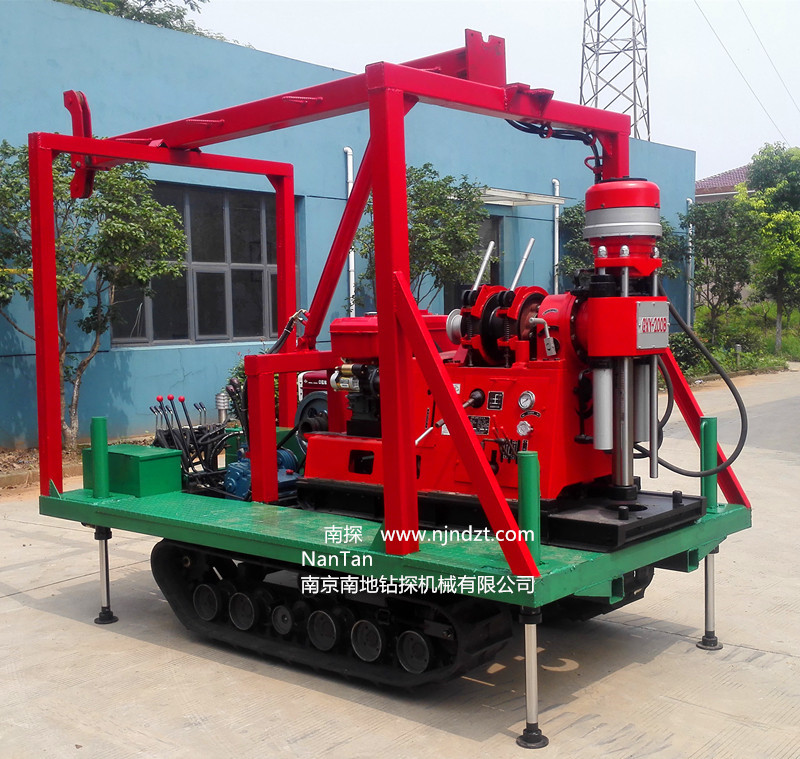

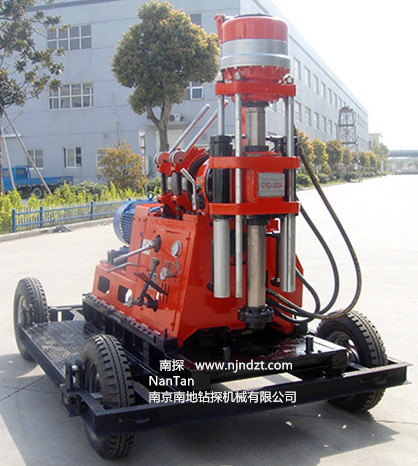

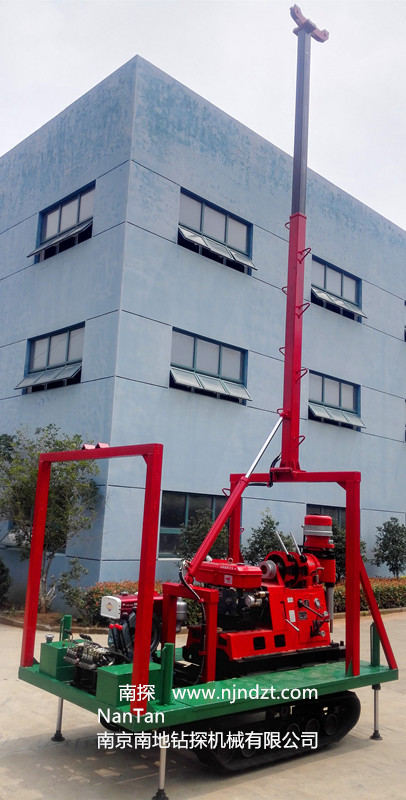

鉆機底座及鉆塔：可以選用我公司生產的四輪拖掛式底座及人字形鉆塔、履帶底盤及人字形鉆塔、履帶底盤及液壓起落鉆塔或者根據客戶要求特制加工訂做。
